高低溫試驗箱High and low temperature test chamber
設備用途:
高低溫試驗箱的目的是仿真產品在氣候環境溫濕組合條件下(高低溫操作&儲存、溫度循環、結露試驗...等)，檢測產品本身的適應能力與特性是否改變。需符合國際性規范之要求(IEC、JIS、GB、MIL…)以達到國際間量測程序一致性(含測試步驟、條件、方法)
設備特點:
◆ 同容積在承受較大存放區域和負載發熱量
◆ 采用美國新型PWM冷媒控制技術實現低溫節能運行
◆ 防止測試品不結露控制條件
◆ 通信配置RS232接口和USB儲存下載功能
◆ 機臺多重報警監測，配置無線遠程報警功能
◆ 防止靜電降耗能力強，達到同行業中性能最佳狀態
制冷優點
傳統設備低溫控制方式：制冷壓縮機啟停控制溫度（溫度波動大、嚴重影響壓縮機壽命，已淘汰的技術）制冷壓縮機恒定運行+加熱PID控制（導致制冷量與加熱相抵消實現溫度動態平衡，浪費了大量的電能）新型PWM冷控制技術實現低溫節能運行：低溫工作狀態，加熱器不參與工作，通過PWM技術控制調節制冷機組制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低40%的能耗。
該技術基于美國Sporlan公司定制型號的PWM控制閥：

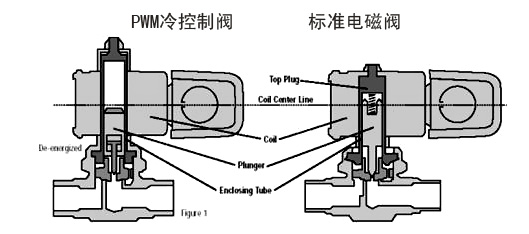

◆ 由于該技術通過電磁閥的頻繁動作實現對各管道流量的調節，標準電磁閥不能適應，會在很短時間出現金屬疲勞損壞，目前支持該技術的高性能閥門只有美國Sporlan公司生產的XM系列產品（該產品無法從正常渠道進口），下圖為電磁閥的區別。
應用標準:
執行與滿足標準
1.GB/T10589-1989低溫試驗箱技術條件；
2.GB/T10592-1989高低溫試驗箱技術條件
3.GB2423.1-89低溫試驗Aa，Ab ；
4.IEC68-2-2 試驗B 高低溫交變.
高低溫試驗箱規格表
Model型號 | ACT-150 | ACT-225 | ACT-408 | ACT-800 | ACT-1000 | ||
內箱尺寸Internal Dim. W×H×D(mm) | 500×600×500 | 500×750×600 | 800×850×600 | 1000×1000×800 | 1000×1000×1000 | ||
外箱尺寸External Dim. W×H×D(mm) | 750×1500×1350 | 750×1650×1450 | 1050×1750×1450 | 1250×1900×1650 | 1250×1900×1850 | ||
溫度范圍 Temp.Range | 0℃、-20℃、-40℃、-60℃、-70℃～+100℃、（+150℃） | ||||||
Performance 性能 | 溫度波動度Temp.Constancy | ±0.2℃（CP） | |||||
溫度均勻度Temp.Uniformity | ±0.5℃ | ||||||
解析精度 Indication Resolution | ±0.01℃ | ||||||
升溫Heat-up 時間Time(20℃～HT) | ℃ | 100 150 | 100 150 | 100 150 | 100 150 | 100 150 | |
min | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | ||
降溫Pull-down 時間Time(20℃～HT) | ℃ | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | |
min | 25 40 50 80 90 | 25 40 50 80 90 | 25 40 50 80 90 | 25 40 50 80 90 | 25 40 50 80 90 | ||
Material 材料 | 外箱材質Exterior | 不銹鋼板+粉沫涂層 Stainless steel piate+Powder Coated | |||||
內箱材質Interior | SUS#304不銹鋼板SUS#304 stainless steel piate | ||||||
隔熱材質Insulation | 聚氨酯PU保溫PU＆Fiberglass wool | ||||||
Systems 系統 | 循環系統Circulation | 風力循環Siroco fan | |||||
加熱系統Heating | SUS#304不銹鋼高速加熱器 SUS#304 stainless steel high-speed heater | ||||||
制冷系統Cooling | 密閉型壓縮機+鰭片式蒸發器+風冷冷凝器 Airtight compressor+vaporator fins+air-cooling condenser | ||||||
控制系統Controller | 數字電子指標+ s.s.r.和自動計算能力 Digital electronic indicators+S.S.R.with PID automatic calculation capabilty | ||||||
附件Other Components | 真空玻璃觀察窗 Vacuum glass inspection window 測試孔（￠50毫米）Cable port(￠50mm) 控制狀態指示燈Control status indicator lights 室內燈Chamber lamp 實驗分離架（可自由調節控制）Experiment separation shelves (freely adjustable 2pcs) | ||||||
保護裝置Savety Devices | 防過熱斷路器 Overheating prevention circuit-breaker 壓縮機過載保護Compressor overload protection | ||||||
電力Power Source[K.W.] | AC 1￠220V | AC 3￠380V 60/50Hz | |||||
2.0 3.0 4.0 4.5 5.0 | 2.5 3.5 5.5 7.0 7.5 | 3.5 4.5 6.0 6.5 8.0 | 4.5 5.5 7.0 7.5 8.0 | 4.0 4.5 7.5 8.0 8.5 | |||
備注:可根據客戶要求進行訂制,滿足客戶要求.
